軟硬結合板沉銅工藝流程詳細介紹

文章出處:誠暄fpcb 人氣:發表時間:2019-09-02 21:33:59 作者:小編
沉銅工序的質量直接關系到生產軟硬結合板的品質,是過孔不通,開短路不良的主要來源工序,且不方便目測檢查,后工序也只能通過破壞性實驗進行概率性的篩查。

  沉銅工序的質量直接關系到生產軟硬結合板的品質,是過孔不通,開短路不良的主要來源工序,且不方便目測檢查,后工序也只能通過破壞性實驗進行概率性的篩查,無法對單個軟硬結合板進行有效分析監控,所以一旦出現問題必然是批量性問題,就算測試也沒辦法完成杜絕,最終產品造成極大品質隱患,只能批量報廢,所以要嚴格按照作業指導書的參數操作,下面小編來詳細的說一說剛撓結合板沉銅工藝流程。

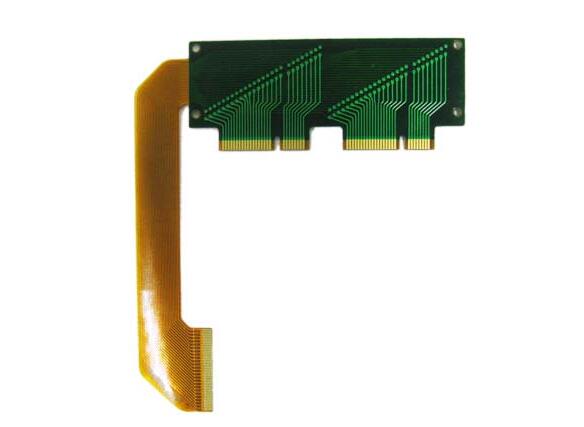

軟硬結合板沉銅工藝

  軟硬結合板沉銅工藝知識

  1、堿性除油

  除去板面油污,指印,氧化物,孔內粉塵;使孔壁由負電荷調整為正電荷,便于后工序中膠體鈀的吸附;除油后清洗要嚴格按指引要求進行,用沉銅背光試驗進行檢測。

  2、微蝕

  除去板面的氧化物,粗化板面,保證后續沉銅層與基材底銅之間具有良好的結合力; 新生的銅面具有很強的活性,可以很好吸附膠體鈀;

  3、預浸

  主要是保護鈀槽免受前處理槽液的污染,延長鈀槽的使用壽命,主要成分除氯化鈀外與鈀槽成份一致,可有效潤濕孔壁,便于后續活化液及時進入孔內進行足夠有效的活化;

  4、活化

  經前處理堿性除油極性調整后,帶正電的孔壁可有效吸附足夠帶有負電荷的膠體鈀顆粒,以保證后續沉銅的平均性,連續性和致密性;因此除油與活化對后續沉銅的質量至關重要。控制要點:規定的時間;標準亞錫離子和氯離子濃度;比重,酸度以及溫度也很重要,都要按作業指導書嚴格控制。

  5、解膠

  去除膠體鈀顆粒外面包抄的亞錫離子,使膠體顆粒中的鈀核暴露出來,以直接有效催化啟動化學沉銅反應,經驗表明,用氟硼酸做為解膠劑是比較好的選擇。

  6、沉銅

  通過鈀核的活化誘發化學沉銅自催化反應,新生的化學銅和反應副產物氫氣都可以作為反應催化劑催化反應,使沉銅反應持續不斷進行。通過該步驟處理后即可在板面或孔壁上沉積一層化學銅。過程中槽液要保持正常的空氣攪拌,以轉化出更多可溶性二價銅。

  以上就是小編整理的關于軟硬結合板沉銅工藝流程詳細介紹,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ、微信或者電話,我們會有專業的人員為您解答。
