常規軟硬板結合板怎么設計比較好?

文章出處:誠暄fpcb 人氣:發表時間:2019-09-02 15:56:56 作者:小編
隨著電子產品的不斷升級,5G產品的逐漸應用,加大了軟硬結合板的需求,設計軟硬結合板和單純的設計軟硬和硬板有很大的不同。

  隨著電子產品的不斷升級,5G產品的逐漸應用,加大了軟硬結合板的需求,設計軟硬結合板和單純的設計軟硬和硬板有很大的不同,下面小編來詳細的說一說常規剛撓結合板設計的一些要求。

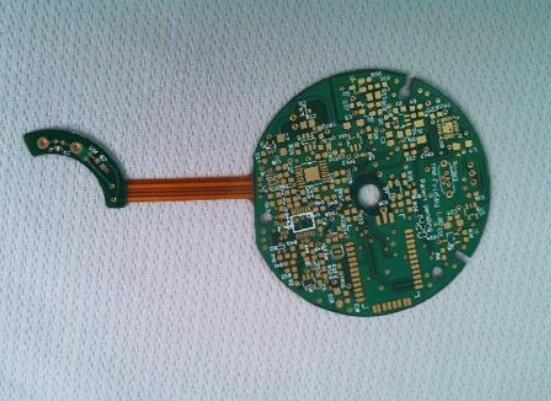

軟硬結合板設計

  軟硬板結合板設計知識

  一、撓性區線路設計要求:

  1、線路要避免突然的擴大或縮小,粗細線之間采用淚形。

  2、采用圓滑的角,避免銳角。

  二、焊盤在符合電氣要求的情況下,應取最大值.焊盤與導體連接處采用圓滑的過渡線,避免直角,獨立的焊盤應加盤趾,以加強支撐作用。

  三、尺寸穩定性:盡可能添加銅的設計,廢料區盡可能設計多的實心銅泊。

  四、覆蓋膜窗口的設計

  1、增加手工對位孔,提高對位精度。

  2、窗口設計考慮流膠的范圍,通常開窗大于原設計,具體尺寸由ME提供設計標準。

  3、小而密集的開窗可采用特殊的模具設計;旋轉沖,跳沖等。

  五、剛撓過渡區的設計

  1、線路的平緩過渡,線路的方向應與彎曲的方向垂直,

  2、導線應在整個彎曲區內均勻分布。

  3、在整個彎曲區內導線寬度應達到最大化、過渡區盡量不采用PTH設計,剛撓性過渡區的Coverlay及No flow PP的設計。

  六、有air-gap要求的撓性區的設計

  1、需彎折部分中不能有通孔。

  2、線路的最兩側追加保護銅線,如果空間不足,選擇在彎折部分的內R角追加保護銅線。

  3、線路中的連接部分需設計成弧線。

  4、彎折的區域在不影響裝配的情況下,越大越好。

  七、其他

  軟板的工具孔不可共用,如punch孔, ET, SMT定位孔等。

  以上就是小編整理的關于常規軟硬板結合板怎么設計比較好,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ、微信或者電話,我們會有專業的人員為您解答。
